Болты, гайки и момент затяжки: крепёж, на котором держится колесо
Конус или сфера, какой длины брать болт, с каким моментом тянуть и зачем нужна протяжка через 100 км — разбор крепежа перед сезонной переобувкой.
Переобувка — самая массовая операция сентября и октября, и почти всегда она проходит молча: колёса сняли, колёса поставили. Между тем крепёж — единственное, что физически держит колесо на машине, и ошибиться в нём можно четырьмя разными способами. Разбираем все четыре: посадка, длина, момент и протяжка.
Колесо держится не болтами, а трением
Распространённое заблуждение: болты работают «на срез», то есть принимают на себя вес машины и удары от ям. На самом деле правильно затянутый болт растянут, как очень жёсткая пружина, и этой силой прижимает диск к ступице. Момент от двигателя и тормозов передаётся через трение между привалочными плоскостями — и только если прижим достаточный.
Отсюда два вывода, которые объясняют почти все беды с крепежом:
- Недотянутое колесо разбивает само себя. Прижима не хватает, диск начинает микроскопически шевелиться на ступице, отверстия вытягиваются в овал, болты ослабевают один за другим.
- Перетянутое не становится надёжнее. Болт уходит за предел упругости, вытягивается и теряет ту самую «пружину». На второй-третий сезон такой болт может оборваться прямо при затяжке.
Коридор между этими крайностями довольно узкий, и попасть в него на глаз не получается.
Конус, сфера или плоскость: посадка, которую путают чаще всего

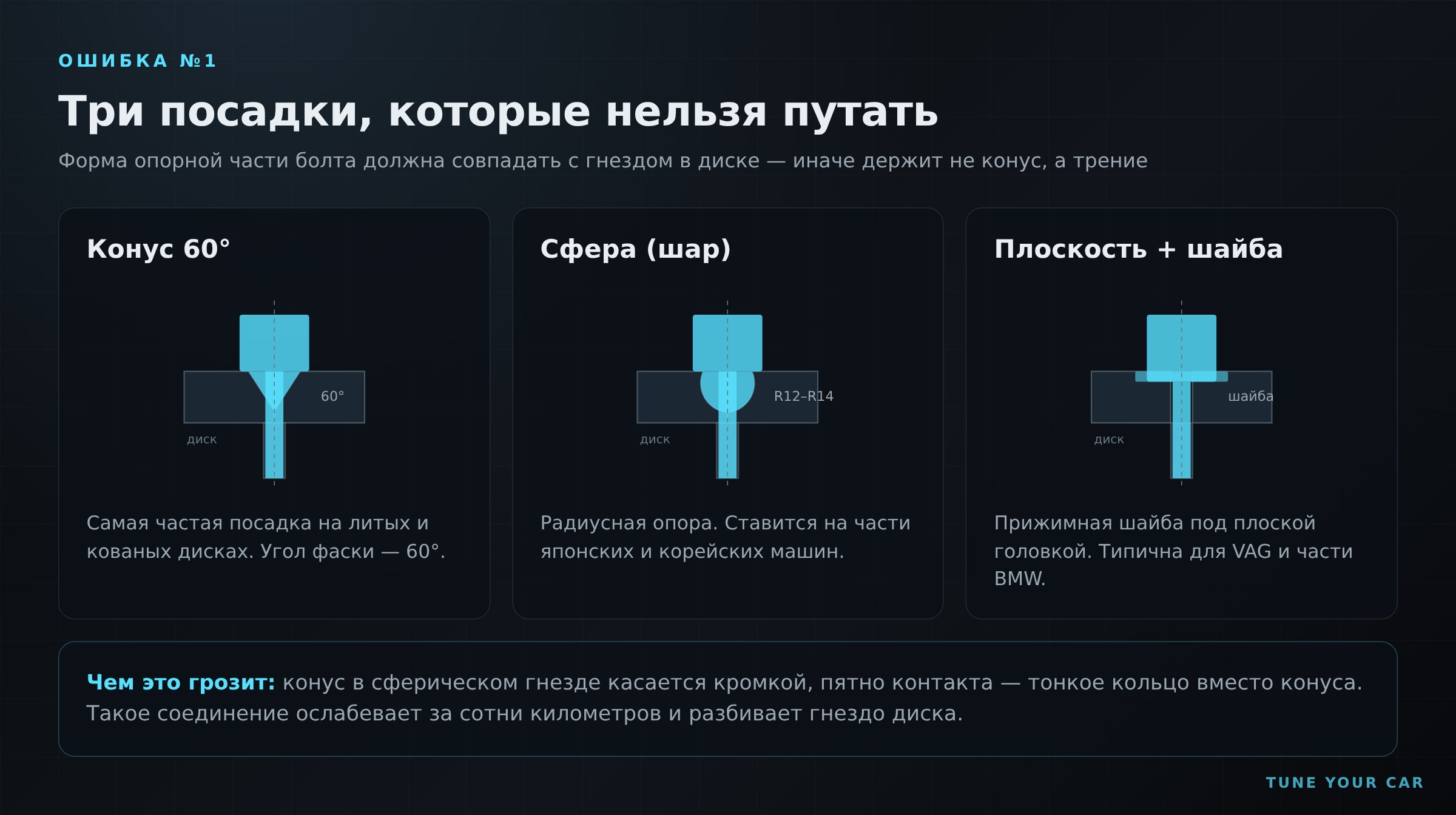

Опорная часть болта обязана совпадать по форме с гнездом в диске. Форм три:
- Конус 60° — самая частая посадка на литых и кованых дисках.
- Сфера (шар) — радиусная опора, встречается на части японских и корейских машин.
- Плоскость с прижимной шайбой — типична для VAG и части BMW.
Коварство в том, что конусный болт физически влезает в сферическое гнездо и даже затягивается — ключ щёлкает, всё выглядит нормально. Только касается он кромкой: вместо широкого конуса получается тонкое кольцо контакта. Прижим падает в разы, соединение расслабляется за несколько сотен километров, а гнездо в диске разбивается необратимо. Хороший диск после такого едет разве что в ремонт, и то не всегда — как это выглядит, видно в разборе восстановления литого диска.
Поэтому при покупке второго комплекта крепёж подбирают под диск, а не «как было на прежних». Особенно если вместо штамповки взяли литьё: у литых, кованых и штампованных дисков отличается и толщина в зоне крепежа, и форма гнезда.
Длина болта: сколько витков реально работает
Правило простое: рабочая резьба должна быть не короче диаметра болта. Для M12 × 1,5 это около 12 мм — примерно восемь полных витков. Меньше — и резьба в ступице срывается на совершенно нормальном моменте.
Длину приходится пересчитывать в трёх случаях:
- Диск толще штатного. Литьё в зоне крепежа часто толще стального диска, и болт нужен длиннее ровно на разницу.
- Поставили проставки. Здесь длина растёт на толщину проставки — тема подробно разобрана в материале про проставки и безопасность.
- Диск с глубокими гнёздами. Частая история у реплик: болт уходит глубже, чем кажется по внешнему виду.
Обратная ошибка не менее опасна. Слишком длинный болт упирается в дно резьбового отверстия ступицы и перестаёт прижимать диск вовсе, хотя ключ честно показывает «затянуто». Проверяется это за минуту: наживить болт в ступицу без диска и посмотреть, насколько он утапливается.
Момент затяжки: цифры и почему «от души» — это поломка

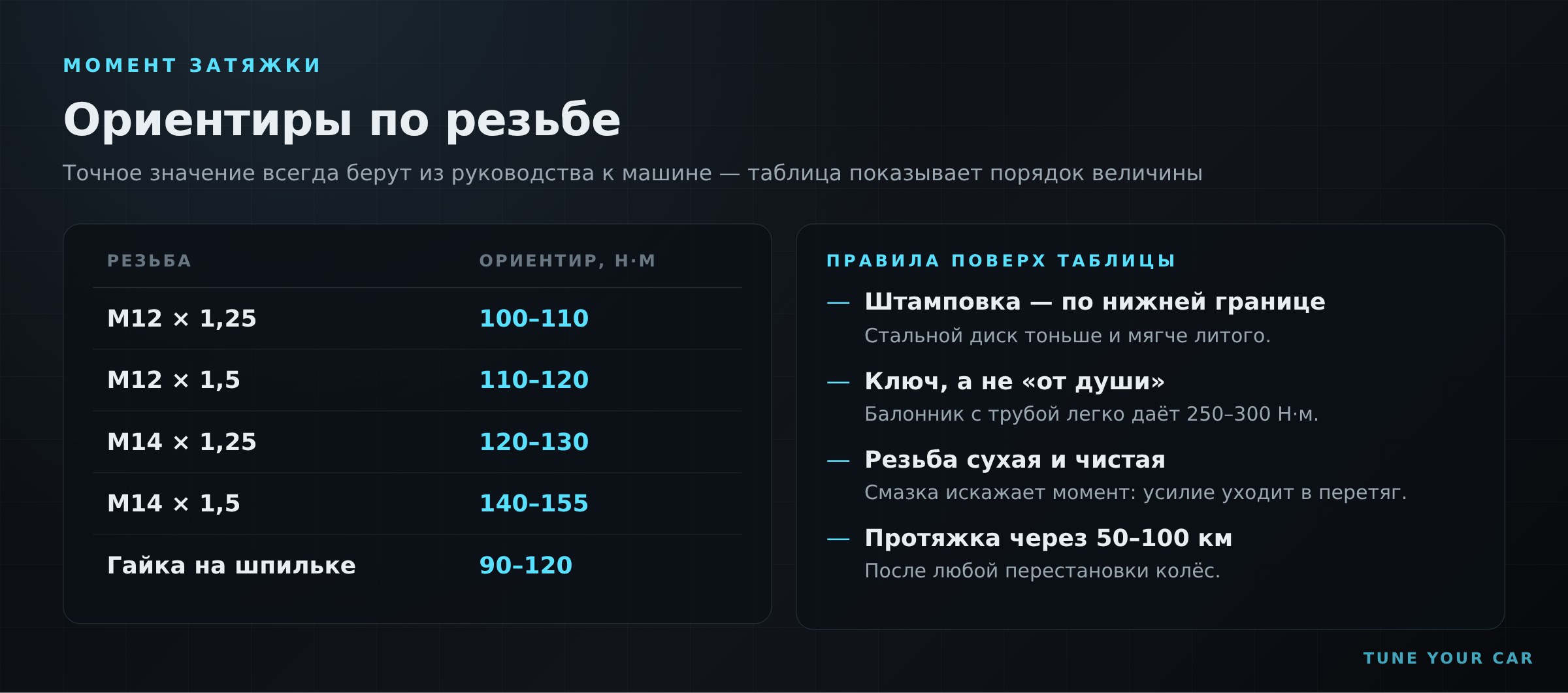

| Резьба | Ориентир, Н·м |
|---|---|
| M12 × 1,25 | 100–110 |
| M12 × 1,5 | 110–120 |
| M14 × 1,25 | 120–130 |
| M14 × 1,5 | 140–155 |
| Гайка на шпильке | 90–120 |
Таблица показывает порядок величины. Точное значение для вашей машины всегда написано в руководстве по эксплуатации — там же, где давление в шинах и размер штатного колеса. Поверх таблицы работают четыре правила:
- Штамповка — по нижней границе диапазона. Стальной диск тоньше и податливее литого.
- Динамометрический ключ, а не балонник с трубой. Рычаг в полтора метра легко даёт 250–300 Н·м, то есть двойной перетяг.
- Резьба сухая и чистая. Смазка на резьбе меняет соотношение между моментом и реальным прижимом: ключ отщёлкивает раньше, чем болт набрал нужное натяжение. Мазать можно опорный конус, но не витки.
- Тянуть на опущенной машине. Пока колесо висит, диск не успевает сесть на ступицу ровно.
Порядок затяжки и протяжка через 50–100 км

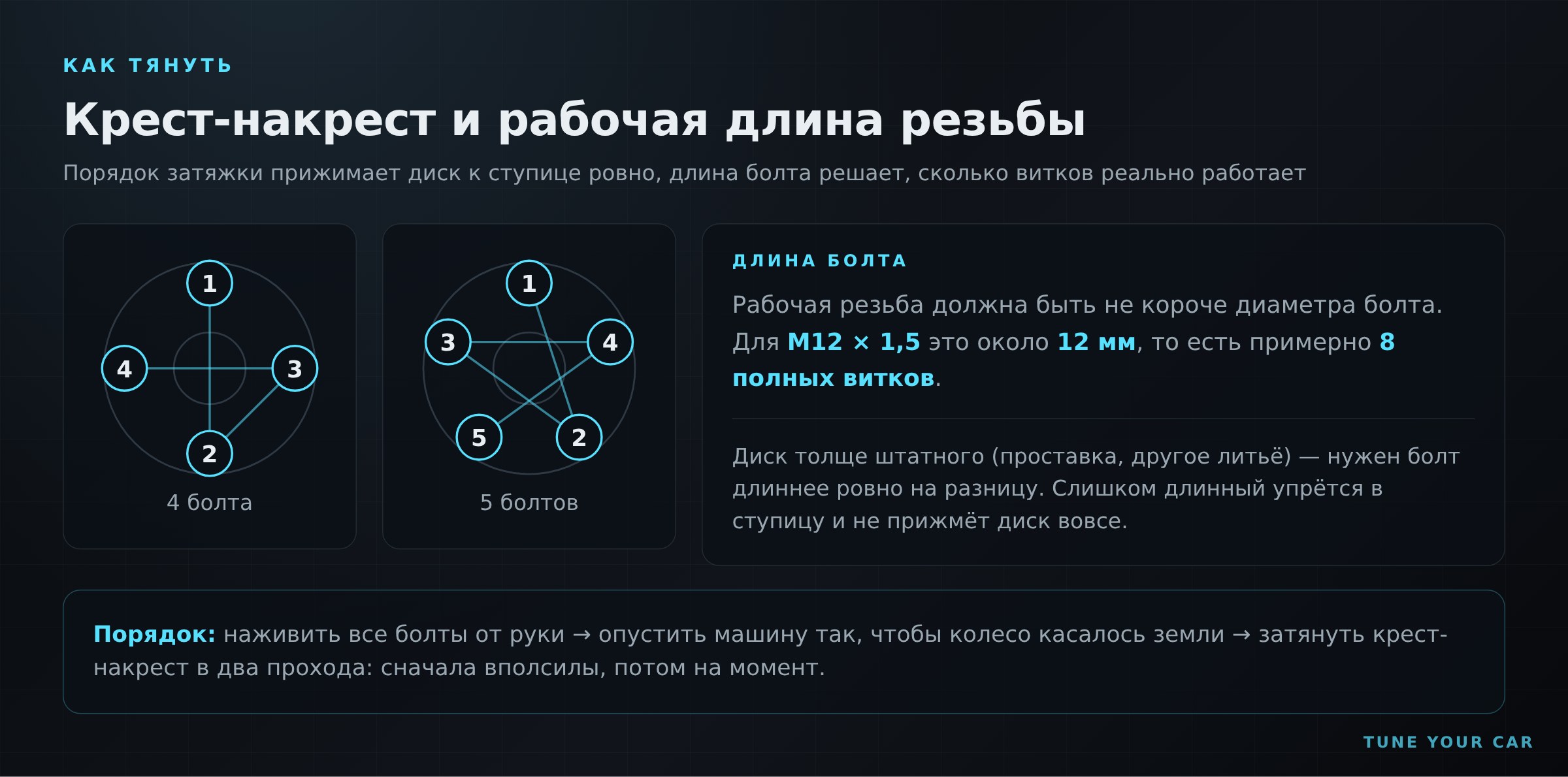

Порядок нужен, чтобы диск прижимался к ступице параллельно, а не перекашивался. Последовательность одна и та же для любого сезона:
- Наживить все болты от руки — все до одного, прежде чем тянуть хоть один ключом.
- Опустить машину так, чтобы колесо касалось земли, но вес ещё не лёг полностью.
- Пройти крест-накрест вполсилы: для четырёх болтов — крест, для пяти — звезда.
- Вторым проходом, в том же порядке, дотянуть на момент.
И то, о чём забывают чаще всего: через 50–100 км после любой перестановки колёс болты нужно протянуть. Соединение приработалось, микронеровности смялись, натяжение просело — и без повторной затяжки оно так и останется пониженным. Это две минуты на четыре колеса и самая дешёвая страховка из существующих.
Отдельная тема — секретки. От профессионального угона колёс они не спасают, но от спонтанного — вполне. Ключ-переходник живёт в машине и теряется ровно тогда, когда нужен, поэтому сфотографируйте его профиль и номер, а сам ключ возите в салоне, а не в багажнике под комплектом, который лежит на хранении. И помните, что секретка тянется тем же моментом, что и обычный болт: её тонкая стенка перетяга не прощает.
Перед переобувкой: короткий чек-лист
Если меняете не только резину, но и диски, порядок такой:
- Сверить PCD, вылет и центральное отверстие нового комплекта со штатными.
- Подобрать крепёж по форме гнезда и пересчитать длину.
- Определиться с размером зимнего комплекта — от него зависит и нагрузка на крепёж.
- Обработать диски защитным составом до первых реагентов, пока они чистые.
А чтобы не гадать, как новый комплект будет смотреться на вашей машине, загрузите её фото в онлайн-примерку: диски подставляются на реальное фото, первая примерка бесплатная. Крепёж, правда, придётся подбирать уже вживую — зато с точным знанием, что именно вы покупаете.
